我常用的就是前两行的“活动”，“判断”，“逻辑关系线”，“起始与终止”，以及第二行的“子流程”，和“文件/表单”。如果你不是符号控，我建议这几个就足够了。

其中，“子流程”此图示就是可以帮助你将流程分解得到的子流程能够串联起来，比如，当在”A流程”中涉及到进一步需要分解的”A1.1流程”时，就可以在”A流程”中用子流程符号代表“A1.1”。然后你的读者就会明白要想进一步了解”A1.1″应该参考另外一个流程图。

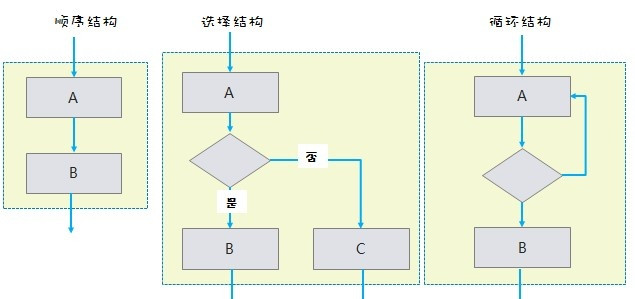

流程图的常用结构：

给大家看一些案例：

基本上包含大多数图示的流程图：

文档地址：请查看

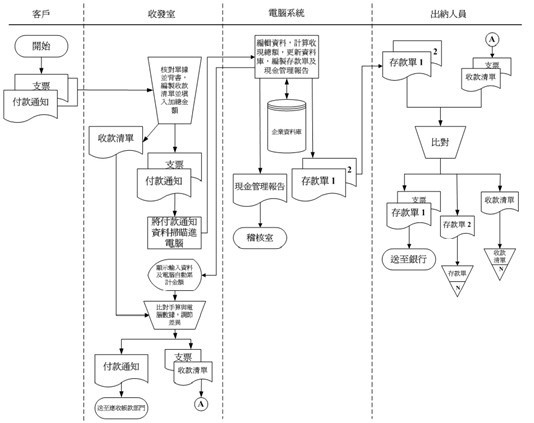

只用到少数几个图示画的简单流程图（台湾人的文档中称为程序图——不过这里的程序不是指计算机程序，而是process，仅仅是体现任务之间的处理流程，所以使用极简单的符号也不为怪了）：

以上两个流程图案例，从符号的复杂程度上来讲，一个是完整流程图，一个是基本流程图，但是从表现形式来讲，都属于“泳道图”——Swimlane。这也是我们最常用的一种表现形式了。泳道图能够很好体现部门或者角色在流程中的职责以及上下游的协作关系。且流程图本身的标准容易掌握，达成共识也就更加容易。

（3）泳道图精要

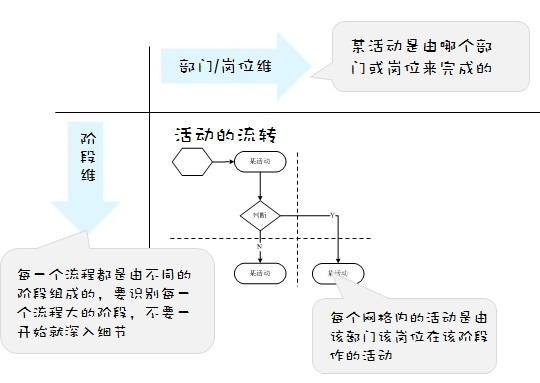

2大维度：一般泳道图的横向会作为部门或岗位维，当然也有例外，如上述案例中就是横的泳道。而纵向则做为阶段维——时间是从上到下发展的。如果复杂的泳道图，在任务分解上可以在阶段维里做一些划分，比如“采购”，“生产”，“销售”，”配送”等。

活动流转：活动就像一个游泳员一样，游到不同的泳道中去执行任务。

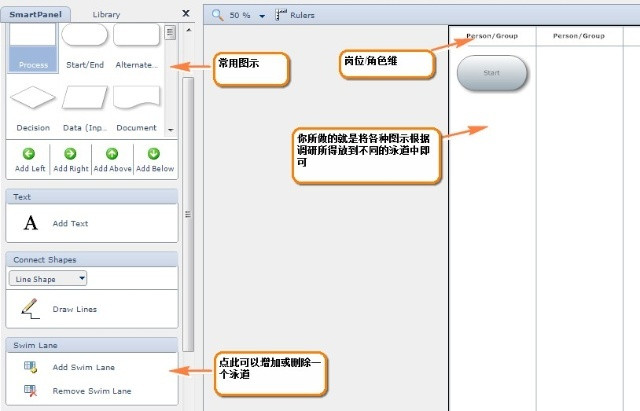

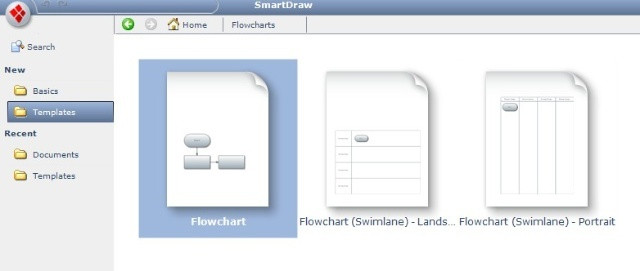

在上文中的软件推荐部分，我推荐过smartdraw工具，此工具还附带了泳道图的模板，大家比较更快能够上手：

（4）Do vs Donnot 业务流程图的注意事项！

DO：

让涉众参与，不要闭门造车：业务流程图包含了你图上的各个参与角色代表，与他们适时确认事情的原本流程，禁止自己YY。

恰当的层次分解，不要将所有都铺到一张图上：如上所示。

逐渐深入，先抓枝干：切忌胡子眉毛一把抓。

流程一定有开始和结束：切忌交付出来的流程图，让读者还来问你：流程的开始点是什么？用清晰的代表开始和结束的符号来完成第一步和最后一步。

编号，编号，编号：这是让沟通效率更高的优化措施。当你有了编号系统，相当于对你的流程图都赋予了唯一识别身份证号。这比中文名称更有效。比如当我们完成了业务流程图后，负责业务流程规则审核和优化的部门能够清楚在邮件里传达：H5.1流程优化，大家就更明确指的是什么。

DON NOT：

自己YY应用的环节而不是现实中的环节

所有的环节都试图放到一张图上

一开始就陷入细节，胡子眉毛一起抓

流程很难让人分清楚从哪里开始，到哪里结束

验证你是否做到了以上的DO，以及规避了Donnot的做法是什么？

很好办，及时与各位进行评审。将各个涉众都叫到一起，给他们看你梳理出来的成果。

这会发现一些有意思的事情，除了评审你的流程图是否符合现实外，也会评审目前的业务流程是否符合理想。不同的部门和岗位的代表会在这个评审中，确认当前，也会相互提出意见，甚至吵起来，这不失于做流程优化的一个很好的契机。暂且不表了。

SWIM LANE (or CROSS-FUNCTIONAL) DIAGRAMS

MBA LIB关于泳道流程图的词条
