这个阶段是paper work，你需要将调研阶段收集到的原材料用更直观明了的方式呈现出来。从而能够更好进行评审和确认。也为以后的流程评审和优化做准备。

在刚开始，笔和纸的原始搭配仍然是最好的起步工具。你可以暂时忽略掉美观或者可复用的因素。但是当你对要呈现的流程已经有足够的信心时，就可以借助软件工具了。

（1）复杂流程的分解

不可能将所有的活动都放到一张图里呈现。

“业务流程是有层次性的，这种层次体现在由上至下、由整体到部分、由宏观到微观、由抽象到具体的逻辑关系。这样一个层次关系符合人们的思维习惯，有利于企业业务模型的建立  企业部门之间的层次关系表。一般来说，我们可以先建立主要业务流程的总体运行过程（其中包括了整个企业的大的战略），然后对其中的每项活动进行细化，落实到各个部门的业务过程，建立相对独立的子业务流程以及为其服务的辅助业务流程。”

——引自《百度百科》 业务流程词条

对于很多新人来讲，业务最难的在于划分业务流程图的层次上。

首先，明确你要梳理的业务流程的范围——用大的粗略的关键节点，讲清楚这个业务流程范围中的故事，就是顶层业务流程图。你的顶层业务流程图是业务全局故事的简单表达，但是请注意这里的业务全局不见得是公司整体的业务全局，而是你界定好的业务范围。比如，下图是餐厅的日常运作流程图，若你界定的业务范围是面向顾客的点餐和结帐流程，那么这就是顶层业务流程图。但是若你界定的是整个餐厅的运作业务流程，那这显然还是一个子集——并没有包含餐厅的采购、供应商管理、一级库存管理等工作。

其次，先从顶层的业务流程分解开始，由粗至细。顶层业务流程图的梳理原则：

界定范围内的业务全局故事。

包含该范围内的关键节点。并且，当被质疑说某某环节怎么不存在时，自己要清楚它在下一层分解中应该被包含在那个关键节点中。比如，赠送10周年优惠券，应该会在结帐节点分解中出现。而打印分单，会在点菜节点中分解。而准备儿童座椅应该是接待入座环节。

顶层流程图分解出来的关键节点未必都会细化分解下去，生成二级以及三级的流程图。这要看该节点涉及到的“活动”以及“角色”是否复杂。

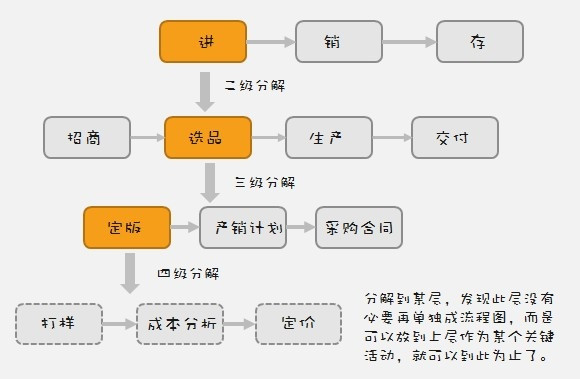

再看一个案例，对传统生产型企业的进销存主业务流程进行分解。橙色的代表被分解点，已经可以分解为四层。当我们分解到第四层，发现再往下去涉及到的活动和角色都已经很少时，就不必再分解了，而是可以将第四层的关键节点直接作为第三层业务流程的“活动”，而不是子流程图。

当然，这是依赖于你梳理业务流程的目标。如果你偏偏是要对“打样”环节进行剖析优化，则还可以继续分解下去。

这一步的工作会帮你建立出清晰的流程目录结构，如下图所示是摘选于刚完成的一个流程梳理的项目中的目录结构部分。可以看到全图即是顶层关键节点，作为老大，可能只要看这一层就够了。下面则会对顶层做更多细化拆解。

“H3.样品认证”在顶层业务流程图中，仅仅是一个“活动”，而在自己细化的这一个层次中，则会包含详细的子活动一级参与者。

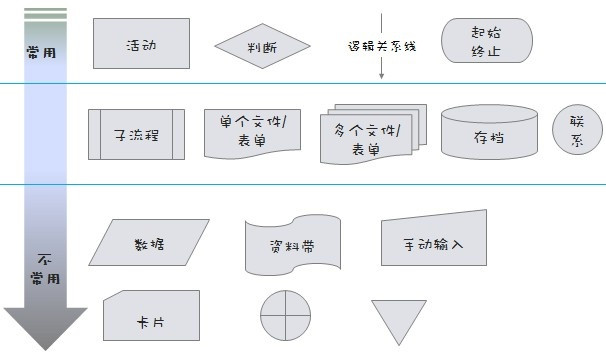

（2）流程图的常用图示
